Montageanleitung für LED-Neonschilder

Montiere dein Neonschild sicher.

Wähle die passende Methode für dein Schild, folge der zugehörigen Bildanleitung und verbinde anschließend die Stromkomponenten in der mitgelieferten Reihenfolge.

Montagearten ansehen Ratgeber zur Stromversorgung im Außenbereich

Dein Schild enthält Montagematerial und eine Anleitung. Wähle die Methode, die zu deinem Schild und deiner Oberfläche passt, und plane die Kabelführung vor der Montage.

Nutze die Befestigungspunkte in der gelieferten Trägerplatte
Plane die Kabelführung, bevor du das Schild befestigst
Montageart wählen Wand · Aufhängung · Klebebefestigung Für ausgewählte Designs sind Standfüße erhältlich
Wandmontage Vorgebohrte Acryl-Trägerplatte Wandmontagematerial und Anleitung enthalten
Aufhängung Eine 90 cm lange Kette Mit zwei Ringkarabinern
Stromkabel Transparentes Kabel bis zu 3 Meter 1,5 m standardmäßig; 1,5 m Netzteilkabel
Klebemontage Auf Anfrage erhältlich Nur für geeignete leichte Schilder

Montagearten

Wähle die Montageart, die zu deinem Schild passt.

Wandmontage ist die Standardoption. Eine Aufhängung eignet sich gut für Fenster und Veranstaltungen. Klebestreifen sind nur für geeignete leichte Schilder auf passenden Oberflächen im Innenbereich vorgesehen.

Select a mounting method to view its instructions.

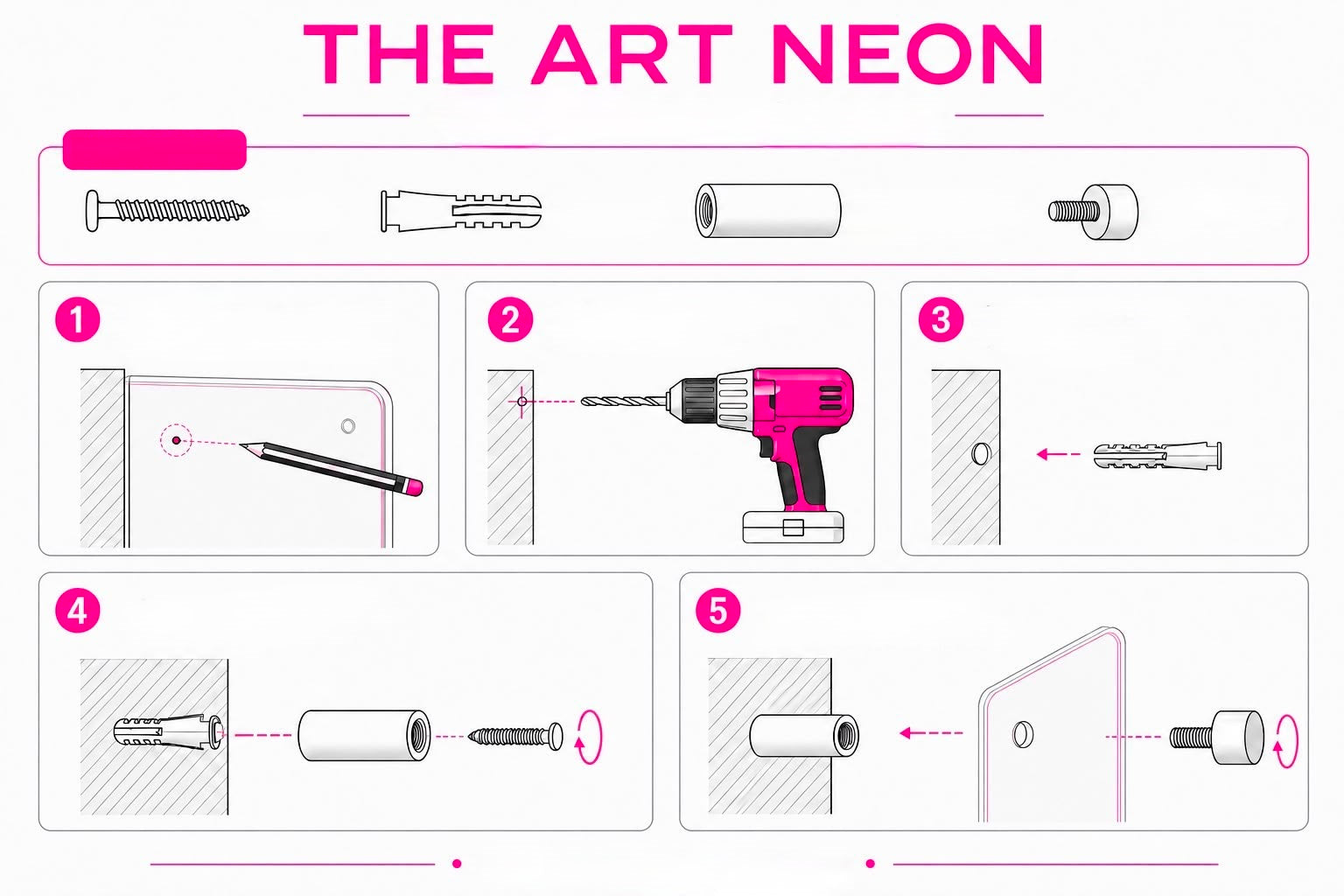

Fünf klare Schritte

Mit den mitgelieferten Abstandshaltern montieren.

Verwende die vorgebohrte Acryl-Trägerplatte als Schablone. Der hier angegebene Bohrdurchmesser von 9 mm passt zu den Dübeln dieses Standardsets.

  1. 01Schritt

    Markiere die Befestigungspunkte.

    Halte das Schild an seine endgültige Position. Nutze die vorgebohrte Acryl-Trägerplatte als Schablone und markiere jedes Montageloch.

  2. 02Schritt

    Bohre die markierten Löcher.

    Verwende einen 9 mm Bohrer für die Dübel aus diesem Standardset. Halte die Bohrmaschine gerade.

  3. 03Schritt

    Dübel einsetzen.

    Drücke jeden Dübel vollständig in das Bohrloch, sodass er fest sitzt.

  4. 04Schritt

    Montiere die Abstandshalter.

    Setze die Abstandshalter über die Löcher und befestige sie mit den mitgelieferten Schrauben sicher an der Wand.

  5. 05Schritt

    Montiere das Schild und richte es waagerecht aus.

    Setze die Acryl-Trägerplatte auf die Abstandshalter, bringe die Kappen an und ziehe sie gleichmäßig fest, ohne Druck auf das Acryl auszuüben.

Das mitgelieferte Set eignet sich für viele massive Wände. Verwende bei anderen Wandarten passende Befestigungen für die jeweilige Oberfläche.

Freistehende Präsentation

Lieber ein Standfuß oder eine Acrylbox?

Ausgewählte Designs können nach Absprache vor der Fertigung für Theken, Regale oder andere freistehende Präsentationen vorbereitet werden.

Präsentationsmöglichkeiten anfragen

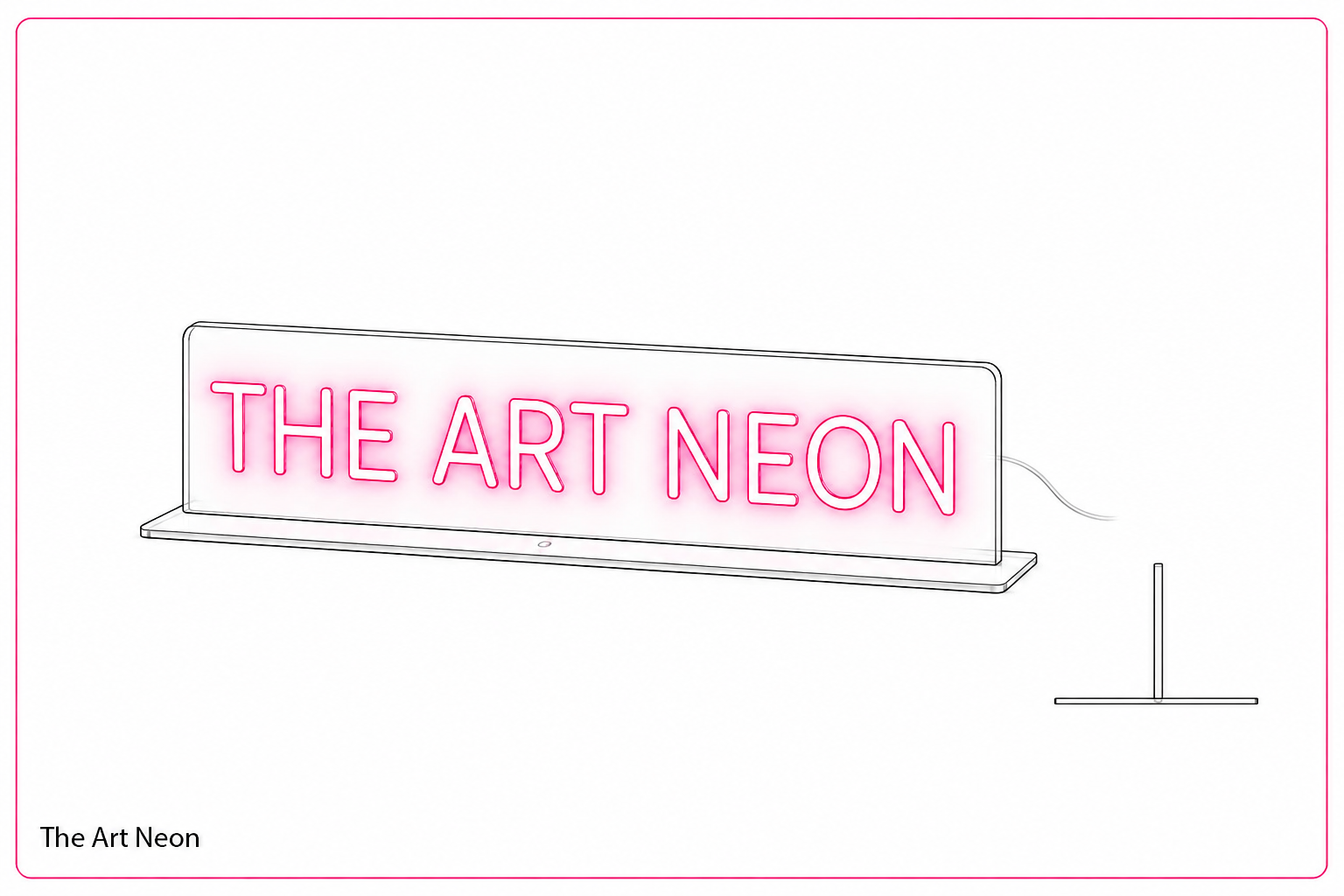

Custom LED neon sign on an acrylic stand

Acrylic stand

A freestanding base for counters, shelves and display tables.

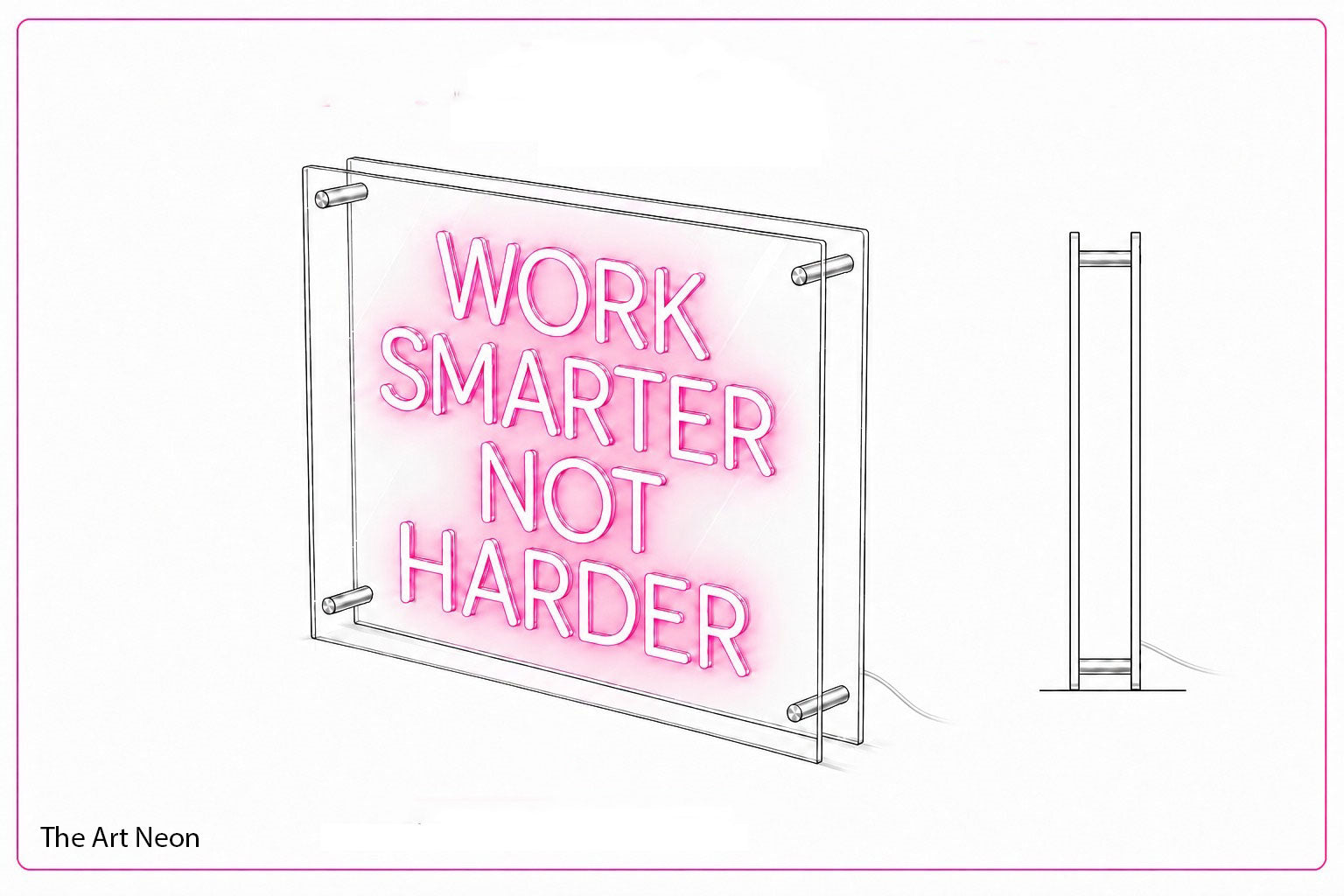

Custom LED neon sign in an acrylic display box

Acrylic box

A freestanding acrylic display with added depth and a clean finished profile.

Stromversorgung und Kabel

Verbinde die Stromkomponenten in der vorgegebenen Reihenfolge.

Die Standardausstattung umfasst ein 1,5 Meter langes transparentes Schildkabel und ein 1,5 Meter langes Netzkabel. Das transparente Schildkabel kann vor der Produktion mit bis zu 3 Metern Länge angefragt werden; längere Kabelwege werden nicht empfohlen. Ein für das Lieferland geeigneter Stecker wird mitgeliefert.

LED-Neonschild

Das transparente Niederspannungskabel tritt an der bei der Fertigung festgelegten Position aus dem Schild aus.

Das Kabel des Schilds darf nicht durchtrennt oder gespleißt werden.

Dimmer oder RGB-Controller

RGB-Schilder benötigen den RGB-Controller. Schließe bei einfarbigen Schildern den Dimmer an, sofern er in deiner gewählten Ausstattung enthalten ist.

Halte es zugänglich und trocken.

Netzteil

Verwende das mitgelieferte oder freigegebene Netzteil mit unbeschädigten Kabeln und Steckverbindungen.

Sorge für Belüftung und freien Zugang.

Wandsteckdose

Schließe das Schild mit dem für das Zielland mitgelieferten Stecker an eine geeignete Steckdose an.

Lass feste Anschlüsse von einer Elektrofachkraft ausführen.

Schütze jede Verbindung

  • Stecke die Anschlüsse vollständig zusammen und vermeide Zugbelastung sowie scharfe Knicke.
  • Halte Kabel von Hitze, Türen, Quetschstellen, Flüssigkeiten und Laufwegen fern.
  • Decke das Netzteil nicht ab und platziere es nicht an einem Ort mit eingeschränkter Belüftung.
  • Halte Stecker und Bedienelemente gut erreichbar, damit das Schild sicher vom Strom getrennt werden kann.

Trenne die Stromversorgung, bevor du Komponenten anfasst. Verwende das Schild nicht weiter, wenn ein Kabel, Anschluss, Netzteil, Dimmer oder Controller beschädigt, ungewöhnlich heiß oder mit Flüssigkeit in Kontakt gekommen ist.

Montage im Außenbereich

Halte die Steuerungskomponenten trocken.

Der Korpus des Außenschilds hat die Schutzart IP67. Für Netzteil, Dimmer, RGB-Controller und Fernbedienung gelten unterschiedliche Anforderungen. Platziere deshalb jedes Teil entsprechend seinem Einsatzort.

01 · Netzteil im Innenbereich

Das Standardnetzteil ist geeignet

Wenn das Netzteil im Innenbereich oder in einem trockenen, geschützten Bereich bleibt, kann das mitgelieferte Standardnetzteil verwendet werden.

Für einfarbige und RGB-Schilder empfohlen
02 · Netzteil im Außenbereich

Verwende ein für den Außenbereich geeignetes Netzteil

Wenn das Netzteil draußen bleiben soll, wähle das separat berechnete Außennetzteil.

Wähle das Netzteil separat von der Option für das Außenschild.
03 · Einfarbige Schilder

Der Dimmer ist nicht wasserdicht

Ein einfarbiges Schild kann ohne Dimmer direkt an das Außennetzteil angeschlossen werden. Wenn eine Helligkeitsregelung benötigt wird, muss der Dimmer im Innenbereich oder entsprechend geschützt bleiben.

Das Netzteil für den Außenbereich macht den Dimmer nicht wasserdicht
04 · RGB-Schilder

Der RGB-Controller muss geschützt bleiben

Der RGB-Controller ist für die Farbsteuerung erforderlich und nicht wasserdicht. Platziere ihn im Innenbereich oder in einem geeigneten wasserdichten Gehäuse.

Ein Außennetzteil macht den RGB-Controller nicht wasserdicht

Am sichersten bleiben die Steuerungskomponenten im Innenbereich.

  • Platziere Netzteil und Controller möglichst im Innenbereich oder an einem trockenen, geschützten Ort.
  • Führe das freigegebene Niedervoltkabel zum Außenschild.
  • Schütze jede Verbindung und halte die Fernbedienung von Wasser und Feuchtigkeit fern.
Ein Schild für den Außenbereich planen

Häufige Fragen zur Montage

Kurze Antworten, bevor du beginnst.

Diese Fragen stellen Kunden am häufigsten zu Montage, Stromversorgung und Nutzung im Außenbereich.

Ist das mitgelieferte Montageset für jede Wand geeignet?

Das mitgelieferte Set eignet sich für viele massive Wände. Verwende bei anderen Wandarten passende Befestigungen für die jeweilige Oberfläche.

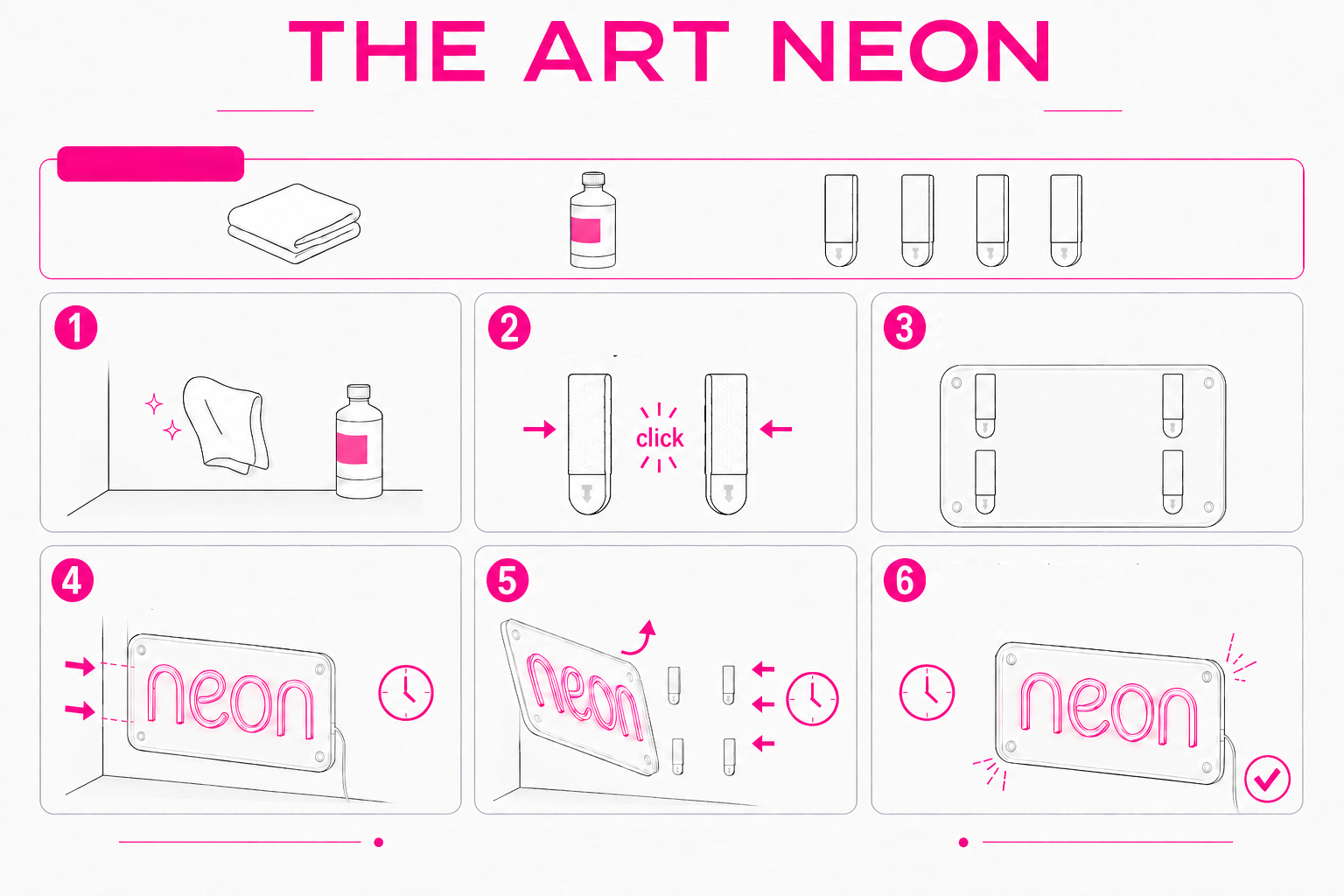

Kann ich das Schild mit Klebestreifen befestigen?

Nur für ein geeignetes leichtes Schild auf einer glatten, sauberen, trockenen und vollständig ausgehärteten Oberfläche im Innenbereich. Halte die Gewichts- und Mengenbegrenzungen des Streifenherstellers ein. Verwende keine Klebestreifen für große oder schwere Schilder, auf Tapeten oder frisch gestrichenen Wänden. Warte nach dem Streichen mindestens sieben Tage.

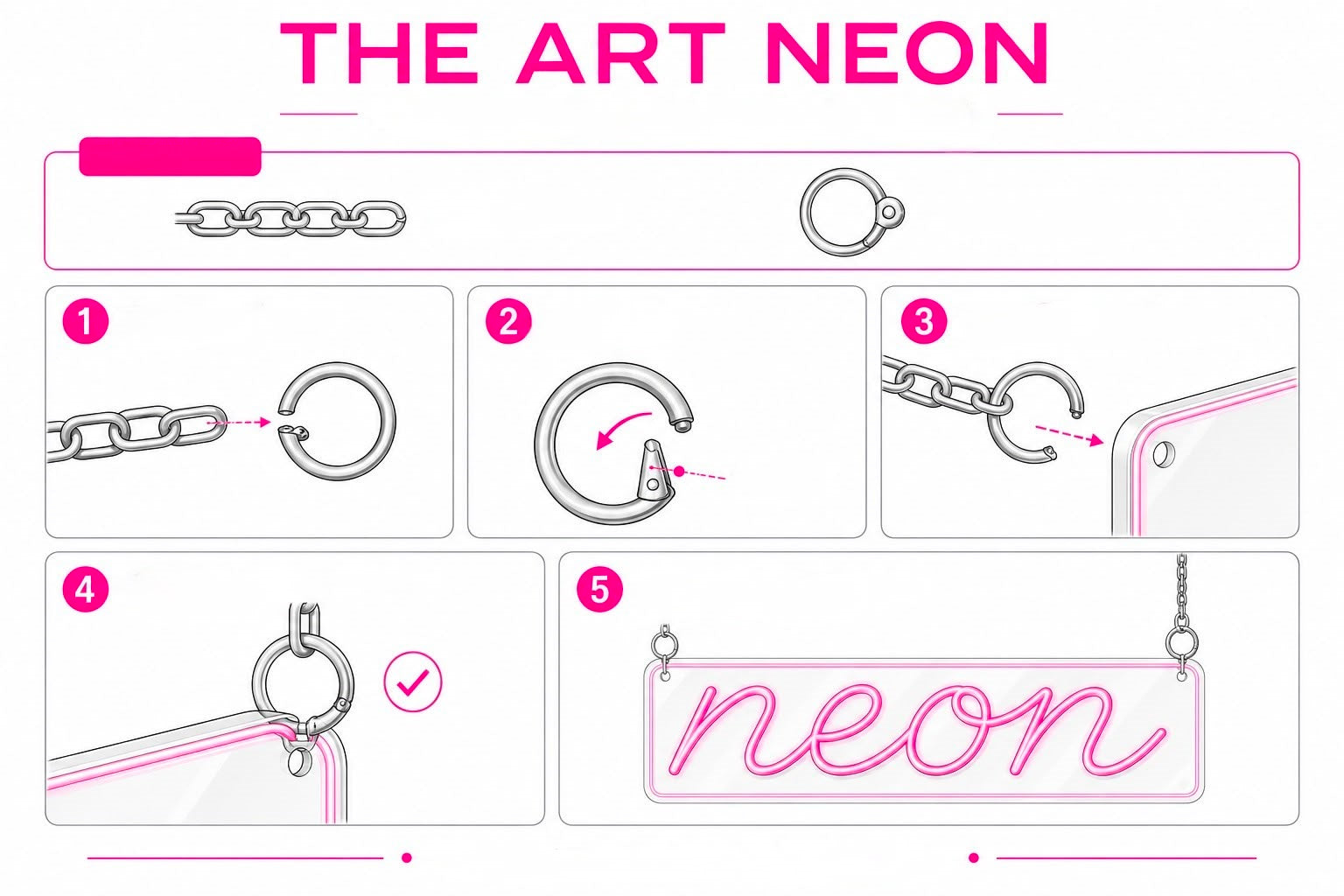

Kann ich das Schild an einer Decke oder einem Rahmen aufhängen?

Ja, wenn das Schild die passenden Aufhängelöcher hat und ein geeigneter Aufhängepunkt vorhanden ist. Das Aufhängeset enthält eine 90 cm lange Kette und zwei runde Karabinerhaken. Verwende einen Aufhängepunkt, der für das Gewicht des Schilds geeignet ist.

Wie lang sind die Kabel des Schilds und des Netzteils?

Die Standardausstattung umfasst ein 1,5 Meter langes transparentes Schildkabel und ein 1,5 Meter langes Netzkabel. Das transparente Schildkabel kann vor der Produktion mit bis zu 3 Metern Länge angefragt werden; längere Kabelwege werden nicht empfohlen. Ein für das Lieferland geeigneter Stecker wird mitgeliefert.

Welche Teile eines Außenschilds sind wasserdicht?

Der Schildkörper für den Außenbereich hat die Schutzart IP67. Dimmer, RGB-Controller und Fernbedienung sind nicht wasserdicht. Platziere sie im Innenbereich oder ausreichend geschützt. Wenn das Netzteil draußen bleibt, wähle das separat berechnete Außennetzteil.

Kann das Schild fest an das Stromnetz angeschlossen werden?

Das Schild muss nicht fest verdrahtet werden und wird normalerweise über das mitgelieferte Niedervolt-Netzteil an eine übliche Steckdose angeschlossen. Wende dich für einen festen oder verdeckten Netzanschluss an eine Elektrofachkraft.

Abschließende Prüfung

Sicher befestigt, gerade ausgerichtet und bereit zum Leuchten.

Prüfe vor dem Einschalten, ob das Schild sicher befestigt, das Kabel geschützt und alle Stromkomponenten trocken und zugänglich sind.

Vor der Montage innehalten

Kontaktiere uns, wenn etwas nicht passt.

Schäden oder fehlende Teile

Acrylplatte, Kabel, Anschluss, Netzteil, Controller oder Montagematerial sind beschädigt oder fehlen.

Unbekannte oder ungeeignete Befestigungsgrundlage

Wandmaterial, Befestigungsmethode oder Aufhängepunkt lassen sich nicht bestätigen oder die Montagelöcher stimmen nicht überein.

Unsicherheit bei Stromversorgung oder Außeneinsatz

Eine Steuerungskomponente könnte Wasser ausgesetzt sein, oder die Planung erfordert Arbeiten an festen oder verdeckten Netzstromleitungen.

Vor dem Einschalten

Vier abschließende Prüfungen

0 / 4

Brauchst du Hilfe bei der Montage?

Sende deine Bestellnummer, ein Foto des Schilds und ein Foto der vorgesehenen Oberfläche.

Kundenservice kontaktieren

Planst du ein neues Schild?

Sende Motiv, vorgesehenen Standort und Montagedetails für ein individuelles Angebot.

Lade dein Design hoch

Unsachgemäße Montage, Veränderungen oder nicht autorisierte Reparaturen können den Garantieumfang beeinträchtigen. Lies die aktuelle zweijährige Garantie, bevor du eine Komponente veränderst.
